1. 产品用途

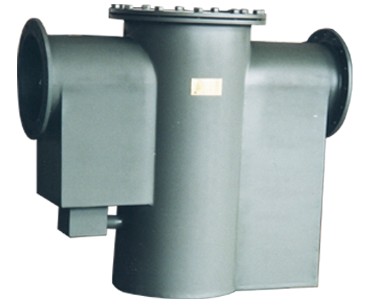

JPS-300型自动封油排水器适用于石化行业油品密度<=970kg/m3的油品生产装置区和储油罐区排水管道的截油排水需要。
本装置既可安装于防火堤内又可安装于防火堤外,不需任何能源,不需人工控制既可实现排水管道的开通与关闭,实现自动排水并自动控制异常情况下油品的外泄保证油品作业区的安全。
2.技术特点
1)当罐区排水管道内介质为水时,本装置通道打开,水被排放。
2)当罐区排水管道内介质为油时,本装置通道自动关闭,油品被截留。
3)当罐区排水管道为油水混合时,油品浮起被截留,水被排放。
4)当罐区排水管道无介质时,本装置内可自动保留一定水位,一方面保证通道正常开通,另一方面装置内形成水封使排水通道在装置前后被水隔开、确保油品罐区的安全。
5)本装置利用物理原理自动控制排水通道的启闭,不需人工控制,不需能源。
6)本装置进水通道下部安有自动蓄水装置,当浮体底部水位不足,自动蓄水装置可自动实现补充水位将浮体浮起.
  综上所述,JPS-300型自动封油排水器设计合理,结构先进、操作方便、安全适用。对油品罐区的安全防火、环境保护起到极其重要的作用。具有良好的社会效益和经济效益。

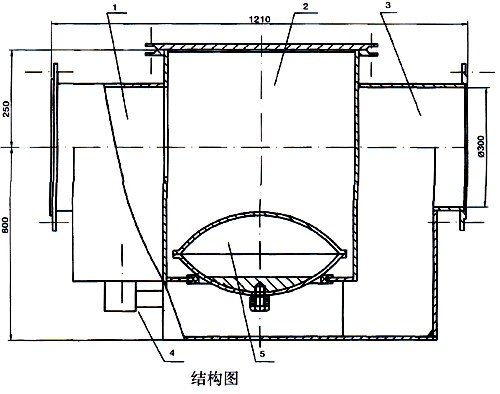

3.结构原理




1 进水通道  2 缓冲室  3 出水通道  4 自动蓄水装置  5 浮体 本装置根据油水比重不同而对物体产生的浮力不同的原理,实现排水管道的自动开通与关闭,达到排放污水截留油品的目的。
介质通过进水通道,流人缓冲室,由于介质密度的大小不同,决定缓冲室下部的浮体,上浮或下沉,实现了进水通道与出水通道的开通与关闭。
进水通道下部设有自动蓄水装置,当浮体下部水位不足时,进水可通过自动蓄水装置进人浮体底部以补充出水通道水位保证浮体在浮起工作位置。
4. 安装特点
1)本装置与排水管道由法兰直接连接。
2)本装置在地下埋装,不占用地面面积。
3)本装置可以根据情况在防火堤内部或外部安装,灵活方便。
4)本装置采用中石化标准安装图,设计使用方便。
5)本装置安装后可通排水管道的排放水自动实现浮体悬浮,自动进入正常工作状态。
