主要用途:

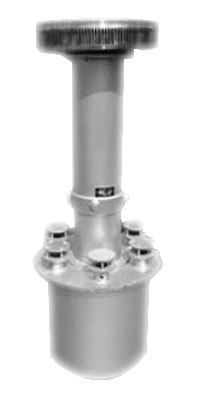

    浮子式紧急排水装置装置用于大型浮顶油罐浮顶上,一般情况下,雨水由中央排水管排出罐外。但当中央排水管堵塞或漏油无法使用时,浮顶上的积水排不出去;另外,当下暴雨时,由于降雨量较大,中央排水管排水能力有限,无法及时排出积水。在以上两种情况下,易发生沉船事故。

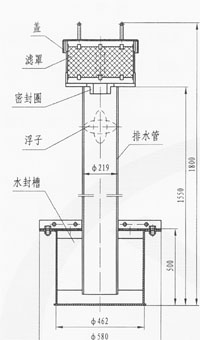

浮子式紧急排水装置装置主要由过滤集水罩,密封系统、浮子、排水管和水封槽组成。当积水超过浮顶承载设计值时,超载积水通过滤罩,注入紧急排水装置管内,利用水的冲击力将浮子翻转,装置进入紧急排水装置状态。本装置设计排水量为40-50m/h。浮子为oCr18Ni9不锈钢空心圆球体。
当浮顶无水排出时,浮子在排水管内呈水平漂浮状态,将水封液面盖住,防止水分蒸发。
当浮顶无水排出时,浮子在排水管内的液面上升时,浮子同时升起,与密封环紧密贴合,防止储液溢流到浮顶上去。由于该装置采用了天然降水收集措施,因而正常运行情况下,可不必再向排水管内定期加水。
设计应根据当地最大降雨量,在中央排水管完全堵塞的情况下浮顶的负载能力进行计算,确定选用数量。推荐选用数量如下:
罐容(m3/台) 5000~10000 20000~30000 5000 100000
选用数量 1~2 2~3 3~4 4~6
    双盘浮顶油罐一律取上限。单盘浮顶油罐,较大容积油罐或降雨量较大地区取上限,否则取下限。
   安装位置可在浮顶上任何无障碍部位。安装高度一般要求如下,单盘浮顶护罩下边缘应距油罐内液面250mm。双盘浮顶从浮顶上表面至滤罩下边缘的高度一般为120mm。
   油罐投入运行(包括每次清罐)后,应向本装置内一次加水不少于100升,本装置大修期不少于10年以上,可与油罐大修同步。

 罐容(m3/台)

 5000~10000

20000~30000

 5000

100000

 选用数量

 1~2

2~3

 3~4

4~6
